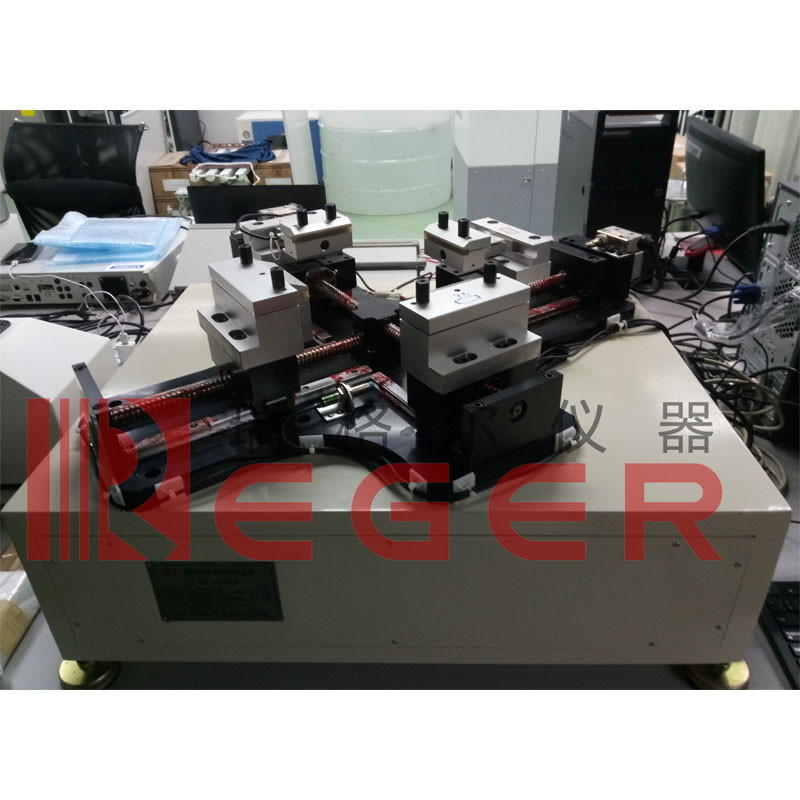

膜结构双向拉伸试验机

A、加载系统

 1．加载空间：

 径向：两压板端部最大间距—250mm

 纬向：两压板端部最大间距—400mm

 2．膜材试件

 2．1形状：“十字形”

 2．2尺寸：长度—200mm    臂宽—50mm

 3．加载通道：2通道

 4．加载顺序：双轴双向（经向、纬向）同时加载或依次先后顺序加载；

 5．加载结构：双轴双向四通道加载机构位于同一平面，两两相向同轴加载；

 6．加载速度：0.01～500mm/min

B、试验力

 1．单向最大试验力：100N

 2．试验力测量范围：1～100N    全程不分挡

 3．试验力测量准确度：示值的±1.0%以内

 4．试验力测量：电阻应变片式传感器

 5．分辨率：1/150000

 6. 采样频率35Hz（开通35Hz\25Hz\20Hz\10Hz\5Hz\2Hz\1Hz\0.5Hz\0.2Hz\0.1Hz等10个采样频率通道），其它参数比如时间、应变是否同步且同样的采集频率

D、试件位移

 1．位移测量准确度：示值的±1.0%以内

 2．位移测量分辨率：0.001mm

 3．位移测量：光电式编码器（安装于电机末端）

E、试验控制

 1．控制方式：试验力、位移、变形、闭环控制。

 2．控制内容：控制对膜材试件的加、卸载荷方法以及拉伸时的运动形式。

F、试验结果

 在膜材试件试验过程中，计算机实时、同步显示试验力、位移、变形、时间等参数、并绘制应力～

应变曲线、试验结果由打印机打印。

1．主机加载机架—十字形封闭式钢结构加载机架          一台

2．高精度精密滚珠丝杠          2幅

3．全数字式交流伺服电机及驱动器（松下）              2套

4．高精度负荷传感器        2只

  5.RDSC-6000全数字式闭环控制系统        2套

  6.联想计算机          1台

    7.HPA4黑白激光打印机        1台
  8.R-Test计算机控制、数据采集与处理系统        1套
  9.膜材试件夹持机构                2套

注：根据膜材试件实物或图纸设计制造
