功能用途：

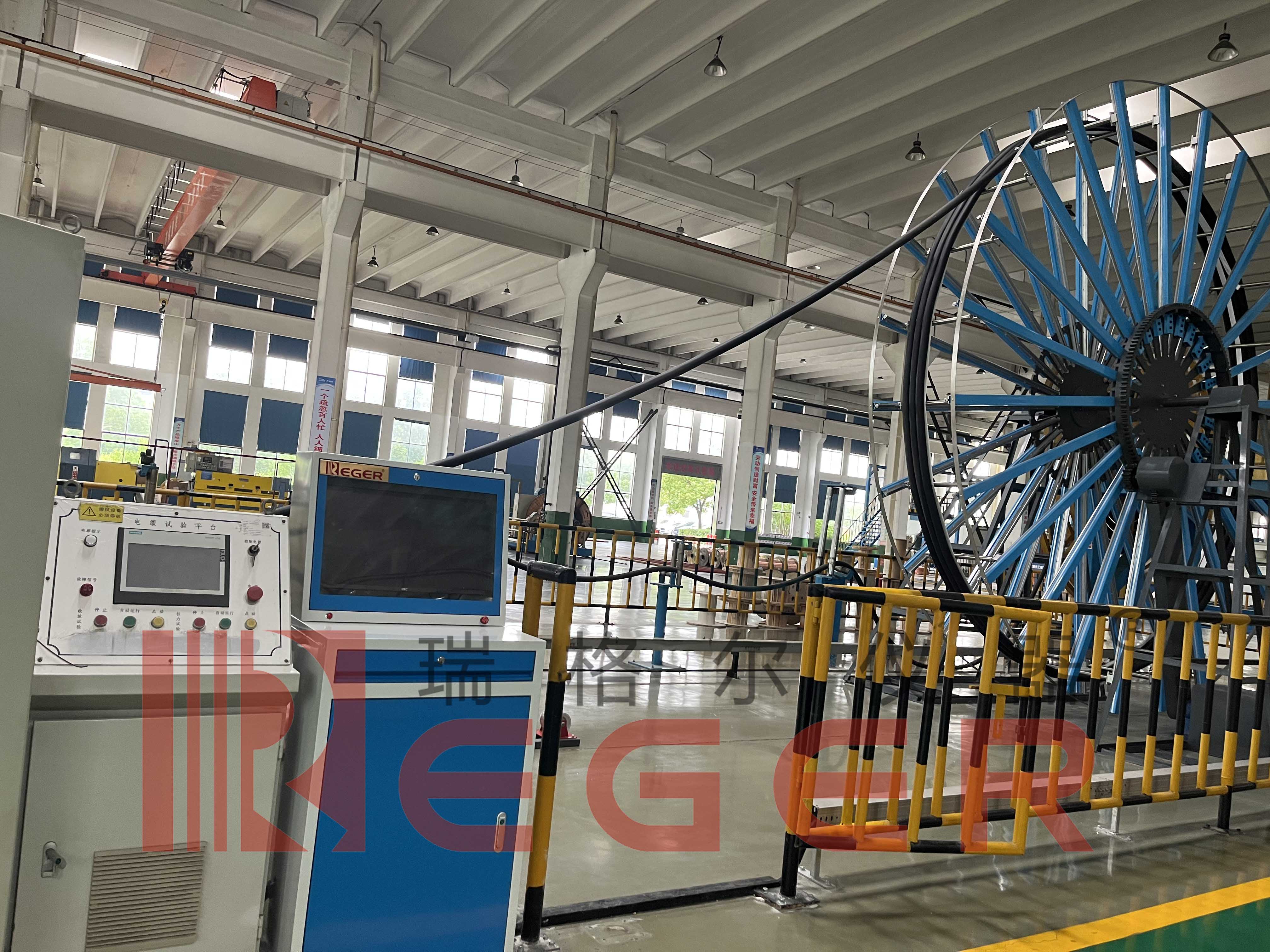

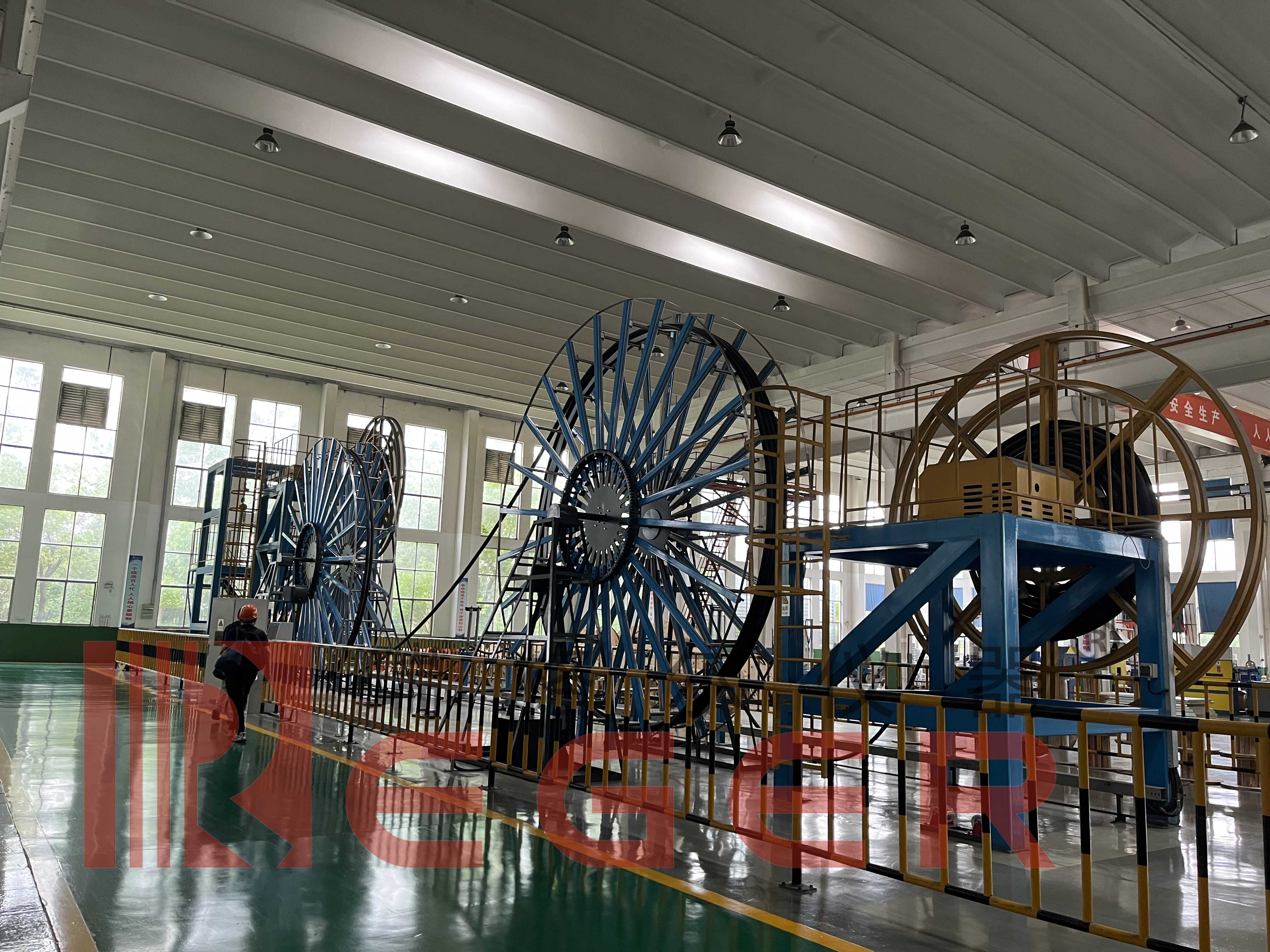

RDLWQ-5500自动弯曲试验机,是我公司技术研发工程师反复认真分析研究以上标准,实地进行勘查,多次开会技术会议研究确定可行的技术方案, 由两套轮组、两套独立动力单元、控制单元、辅助导轮等部分组成。双轮“∞”型收放线。双轮均具有动力，使用直流电机驱动，并均可四象限运行。双轮可快速切换收放线功能，恒速度收线，恒张力放线。系统根据试验要求，输入速度，试样直径。自动弯曲试验机解决35KV及以上高压、超高压电缆的型式试验中第一项“弯曲试验”，存在的样品挠性大、重量大带来的试验人员操作难度和危险性，弯曲轮外径变化大、试验器具多等方面问题。具有可操作性强，操作简便，制造精良、性能可靠、适用线缆范围广等特点。
本机可以测试电线耐折摇摆强度，是将试品固定于夹具后施重，经弯曲到预 定次数后，检测其断线率；测试过程中被测样品出现断路后机器自动停止同时计数器停止计数，当试验达到计数器预置时，设备自动停止工作。圆柱夹具可根据试样规格要求自由更换。
依据标准：
1.根据JB/T10696.3-2007弯曲试验标准制造；
2.满足其他标准。
序号 | 标准 | 标准名称 |
1 | GB/T 12706.2-2008 | 额定电压1kV（Um=1.2kV）到35kV（Um=40.5kV）挤包绝缘电力电缆及附件第2部分：额定电压6kV（Um=7.2kV）到30kV（Um=36kV）电缆 |
2 | GB∕T 18890.1-2015 | 额定电压220kV（Um=252kV）交联聚乙烯绝缘电力电缆及其附件第1部分：试验方法和要求 XL20160073 |
3 | GB∕T 22078.1-2008 | 额定电压500kV（Um=550kV）交联聚乙烯绝缘电力电缆及其附件第1部分：额定电压500kV（Um=550kV）交联聚乙烯绝缘电力电缆及其附件-试验方法和要求 |
4 | IEC 60502-2：2014 | 额定电压1kV（Um = 1.2kV）至30kV（Um = 36kV）挤包绝缘电力电缆及附件 |
5 | IEC 60840：2011 | 额定电压30kV（Um=36kV）以上至150kV（Um=170kV）的挤包绝缘电力电缆及其附件——试验方法和要求 |
6 | IEC 62067：2011 | 额定电压150kV（Um = 170kV）以上至500kV（Um = 550kV）挤包绝缘电力电缆及其附件——试验方法和要求 |
序号 | 主要项目 | 具体参数 |
1 | 总高度 | 5.8m（可定制） |
2 | 总宽度 | 1.8m（可定制） |
3 | 总长（安装占地长度） | 13m（可定制） |
4 | 总重 | 2850kg |
5 | 电源 | 220V(AC) |
6 | 功率 | 6kV |
7 | 最大弯曲试验力 | 30kN |
8 | 试验转轮数量 | 2只 |
9 | 试验转轮最大直径 | 5500mm |
10 | 试验转轮最小直径 | 1000mm |
11 | 试验转轮外宽 | 900mm |
12 | 试验转轮净宽 | 800mm |
13 | 试验转轮转速 | 7r/min |
14 | 试验转轮轴心距地面高度 | 3050mm |
15 | 转轮放线速度 | V1=2转/min 可调 |
16 | 转轮收线速度 | V1=3转/min 可调 |
